電動車充電站怎么接線？接線方法與電氣原理圖

　　電動車充電的安全、方便是現在每個小區都在追求的，目的是將因電動車充電導致的災害概率降到更低水平，所以越來越多的小區都開始安裝電動車充電站。充電站一種電氣設備，所以接線方式非常重要，那電動車充電站怎么接線呢？這里云中邑小編為大家整理了電動車充電站接線方法及其電氣原理圖，以供參考。

　　一、電動車充電站接線方法

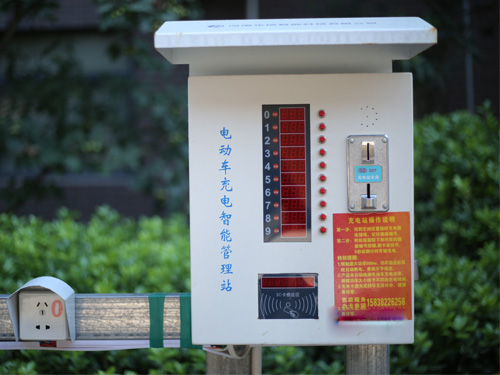

　　電動車充電站是由四塊三路的主板組成，故接線端子是四個相同的四通道的端子組成，接線方法如下：
　　按從上到下的順序排號為主板1、主板2、主板3、主板4。四個接線端子的端子1由一根線相連接，接到空氣開關的火線處。所有通道控制線的零線由一根線相連接，接到空氣開關的零線處。
　　主板1的端子2接一插座火線；端子3接二插座火線；端子4接三插座火線。
　　主板2的端子2接四通道火線；端子3接五插座火線；端子4接六插座火線。
　　主板3的端子2接七插座火線；端子3接八插座火線；端子4接九插座火線。
　　主板4的端子2接十插座火線；端子3接十-插座火線；端子4接十二插座火線。
　　變壓器的一頭接空氣開關的霧火線，一頭接到刷卡控制板的電源接口處。一般電動車充電站的接線工作在出廠前已經做好。

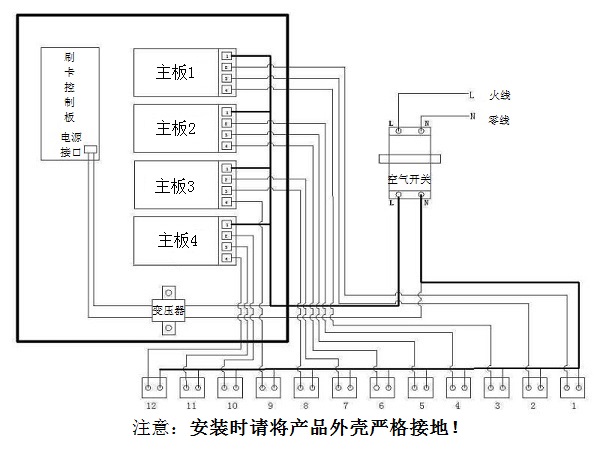

　　二、電動車充電站電氣原理圖

　　關于電動車充電站怎么接線，以上就是云中邑小編整理的電動車充電站接線方法及其電氣原理圖，希望能對大家有所幫助。河南云中邑集團有限公司是一家專注提供自助終端設備物聯網解決方案的電動車充電站廠家，有著多年的智能充電站系列產品研發制造經驗，目前已經有大量的充電端口分布在各地，如有需要可以在我們的網站留言，或者撥打客服電話進行詳細咨詢。
